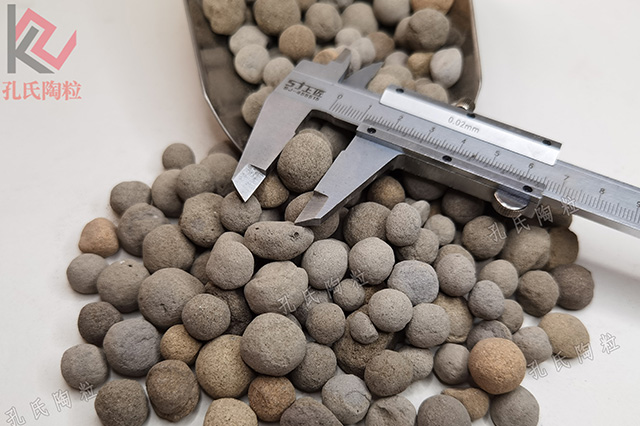

在使用陶?；炷龄伮窌r，應(yīng)先混合用于制造陶?；炷恋脑?，然后在制備過程中，應(yīng)加入引氣劑以增加南京陶粒混凝土的空氣含量，因為空氣含量可以決定陶?；炷恋目箟簭姸鹊母叩?。陶?；炷恋膹姸?。今天，南京的陶粒生產(chǎn)商將向您介紹陶?；炷翉姸纫资苣男┮蛩赜绊憽?

  通常狀況下，混凝土引氣后，水泥漿體的孔隙率變大，承截面積降低，造成抗壓強度降低。事實上，混凝土的抗壓強度不但與含氣量相關(guān)，也與導(dǎo)入的氣泡構(gòu)造、孔徑大小與分布相關(guān)，還與集料和水泥石英界面構(gòu)造及混凝土成型品質(zhì)等相關(guān)。

  在維持水灰比不會改變時，摻加適當(dāng)引氣劑后，陶?；炷恋目箟簭姸炔粌H不會在降低，反倒明顯提高。這關(guān)鍵是因為引氣提升了水泥漿體的容積，深化填充了集料間的空隙，提升了勻質(zhì)性和密實度；引氣還降低了漿體的體積相對密度，合理地遏制了輕集料的上浮，巨大地降低了離析、泌水特性，降低了集料界面瑕疵。

  導(dǎo)入氣泡結(jié)構(gòu)不錯的大批量小圓孔，對抗壓強度危害較小，這種正面功效填補了因為含氣量提升所造成的抗壓強度損害。另外，輕集料混凝土的抗壓強度關(guān)鍵依賴于頁巖陶粒自身的強度，頁巖陶粒界面不再是薄弱環(huán)節(jié)，混凝土的破壞不僅是頁巖陶粒先毀壞，當(dāng)水泥砂漿的抗壓強度較低時（與頁巖陶粒對比），導(dǎo)入氣體才會使混凝土的抗壓強度降低。

  在本實驗條件下，含氣量低于5.5%時，陶?；炷量箟簭姸忍嵘?%～4%，個別的達(dá)到11%。當(dāng)含氣量超過5.5%時，陶粒混凝土抗壓強度開始急劇下降。從另外視角而言，陶?；炷涟韬衔镏袑?dǎo)入大批量微小氣孔，改進(jìn)了拌合物的和易性，若在同樣坍落度標(biāo)準(zhǔn)下，可讓陶粒混凝土用水量減少，降低了水灰比，因此強度可獲得全面提高。

  在高性能混凝土中，需要添加礦物摻合料，以進(jìn)一步改進(jìn)混凝土的特性。為調(diào)查粉煤灰對引氣陶?；炷量箟簭姸鹊挠绊?，在D3配合比基礎(chǔ)上，用粉煤灰等量替代20%的水泥。實驗結(jié)果表明，引氣輕集料混凝土摻加粉煤灰后（E3），28d抗壓強度降低，90d抗壓強度較未摻粉煤灰的（D3）提升了5%，影響規(guī)律與普通混凝土一樣。

  陶?；炷恋目拐蹚姸扰c含氣量有挺大的關(guān)聯(lián)，隨著含氣量的提升，抗折強度也隨之提升，通常在5%～10%中間。當(dāng)混凝土的含氣量在2.5%～5.5%時，抗折強度較高；當(dāng)含氣量超出5.5%后，抗折強度下滑顯著。

  集料界面構(gòu)造和混凝土的勻質(zhì)性對拉應(yīng)力特別敏感。頁發(fā)達(dá)地區(qū)陶?；炷林屑尤氪笈康臍馀?，提升了混凝土的勻質(zhì)性，降低了陶?；炷涟韬衔锏碾x析、泌水，改進(jìn)了砂漿的孔構(gòu)造，頁巖陶粒界面構(gòu)造獲得深化改進(jìn)。只是提升的幅度在同。

  普通混凝土引氣后，抗折強度可提升15%左右。試驗結(jié)果表明：引氣后陶?；炷恋目拐蹚姸燃s提升8%～10%，提升幅度粒普通混凝土你，其緣故將會是其界面結(jié)構(gòu)較普通混凝土好，引氣雖能改進(jìn)集料的界面構(gòu)造，但改進(jìn)程度比不上普通混凝土顯著。
