陶?；炷翑嚢枋┕すに?/span>

  

   混凝土攪拌

  

  (1) 在攪拌高性能陶粒輕集料混凝土?xí)r，要求攪拌人員嚴(yán)格按配合比投料。

  

  (2) 及時測定砂子的含水量，調(diào)整混凝土拌合用水量，變更自密實混凝土坍落度必須由現(xiàn)場技術(shù)人員執(zhí)行，嚴(yán)禁隨意增加用水量;

  

  陶粒混凝土攪拌時，最佳放水時間與進(jìn)料順序也很有關(guān)系。如果采用自落式攪拌機攪拌時，料斗升起剛進(jìn)料時及時放水，這樣攪拌時間可縮短，拌和也較容易，且易于攪拌均勻。若先加水或后加水，均不易攪拌均勻。因此，選擇最佳加水時間至關(guān)重要。由于陶粒具有較強的吸水性能，在配制混凝土?xí)r，總加水量比普通混凝土要大，一般要增加陶粒15min的吸水量。

  

  (3) 混凝土拌和時間 陶?；炷恋臄嚢钑r間應(yīng)比普通混凝土攪拌時間長些。采用強制式攪拌機攪拌，應(yīng)嚴(yán)格控制混凝土攪拌時間在120~160s，若采用自落式攪拌機，攪拌時間可控制為160~240s，確?；炷涟韬衔飻嚢杈鶆?，拌合物和和易性滿足前述的質(zhì)量要求。

  

  (4) 混凝土拌和物要求 控制混凝土坍落度為(160+-20)mm。為保證混凝土的澆筑質(zhì)量、強度及耐久性要求，要求混凝土拌合物不泌水，和易性良好。

  

  (5) 陶?；炷翑嚢铏C的選擇 由于陶粒質(zhì)輕容易上浮，不容易攪拌均勻，因而最好選用攪拌性能較好的設(shè)備，如強制式攪拌機。

  

  (6) 拌制陶粒混凝土?xí)r，其加水方法目前有兩種。

  

  a. 對陶粒預(yù)先灑水，近乎飽和狀態(tài)，再行配料、攪拌，正式攪拌時只加入有效用水量，這種方法的優(yōu)點是配合比較穩(wěn)定;缺點是陶粒吸水后配制混凝土，混凝土的強度下降。

  

  b. 將自然干燥狀態(tài)下的陶粒直接用于配料、攪拌，正式攪拌時加入總用水量。這種方法的優(yōu)點是配制的混凝土強度高，缺點是配合質(zhì)量不易穩(wěn)定。

  

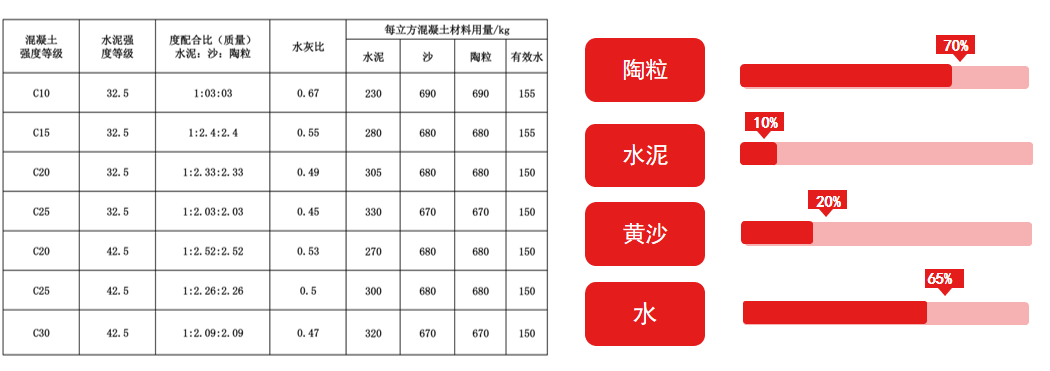

  陶粒混凝土配比參考圖：
